dimanche 31 octobre 2010

Flaperons: collage nervues d’extrémité

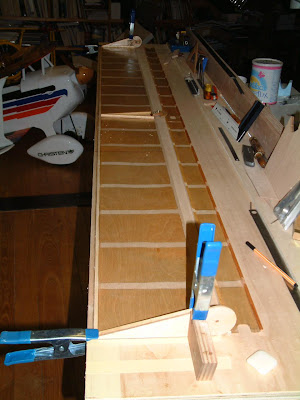

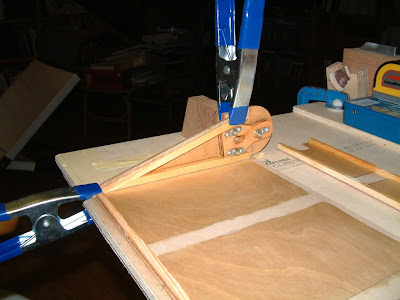

J’ai utilisé les vis fournies avec les écrous prisonniers que m’a trouvé Jean-Pierre Germani et en mettant un peu de savon elles se vissent très bien. Et ce soir je me suis lancé : collage des nervures d’extrémité sur le flaperon droit.


samedi 30 octobre 2010

Réflexion

Rien fait. Mais j’ai réfléchi au problème des vis, j’ai cherché dans les quincailleries locales.

mardi 26 octobre 2010

Flaperons: fin du vernissage

Fin du vernissage. Problème : il manque des vis pour fixer les écrous prisonniers. Appel à Bruno Lagougine qui me conseille de lister les manques, puis de la lui envoyer pour transmission à Igor Spacek.

dimanche 24 octobre 2010

Flaperons: la machine marche

Ma machine à faire les chanfreins a bien fonctionné ; bientôt une photographie de la machine en question réalisée à partir d’une petite défonceuse.

Presque fin du vernissage des éléments en bois des flaperons ; reste la deuxième couche du coffrage supérieur.



samedi 23 octobre 2010

Flaperons: vernissage, suite

Vernissage, suite … et un montage à blanc pour le plaisir, mais demain il faudra faire le chanfrein de la baguette de bord de fuite.


vendredi 22 octobre 2010

Flaperons: début du vernissage

Début du vernissage des morceaux en bois des flaperons.

jeudi 21 octobre 2010

Flaperons: collage bord de fuite

Collage de la baguette de bord de fuite sur les revêtements inférieurs des flaperons et des renforts de nervures.



et voilà 113 grammes x 2 de nervures en bois pour les flaperons :


et une belle collection
de pinces :

mercredi 20 octobre 2010

Réflexion

Rien fait sauf réfléchir à la suite des opérations, en particulier l’ordre de collage des renforts des nervures. Eh bien, je les collerai avant de les percer.

mardi 19 octobre 2010

Flaperons: collage baguettes nervures centrales

Collage des baguettes sur les nervures centrales. Et des renforts sur les nervures…


une fois finies, joli bouquet de nervures.


Tracé de l’emplacement des nervures sur les

revêtements gauche et droit après mise à longueur des dits revêtements.

lundi 18 octobre 2010

Flaperons: nervures d’extrémité

La préparation des flaperons continue sur les nervures d’extrémité, la nervure centrale pour laquelle il a fallu agrandir l’orifice de passage dans le longeron. Tracé des emplacements des nervures sur les revêtements droits inférieur et supérieur.

J’ai trouvé comme faire les chanfreins à l’aide d’une défonceuse.

dimanche 17 octobre 2010

Flaperons: pinces, serres-joints, ponçage

Les pinces et les serres-joints enlevés et un peu de ponçage …

samedi 16 octobre 2010

Flaperons: collage baguettes nervures

Collage des baguettes de spruce sur 4 des nervures en ctp des fkaperons et collage du renfort du longeron.


vendredi 15 octobre 2010

Flaperons: chanfrein

Chanfrein des deux longerons des flaperons et de leur baguette de bord de fuite. C’est tout mais c’est du temps…

jeudi 14 octobre 2010

Réflexion

Rien fait, en stage de formation professionnelle continue.

mardi 12 octobre 2010

Flaperons: encore à faire

Ben non y’en a encore à faire… les voilà et y’en aura encore d’autres !…

lundi 11 octobre 2010

Flaperons: ponçage nervures

Ponçage des nervures de flaperon . Traçage et découpage des coffrages des flaperons et fabrication de ctp de 5 mm.

ET tout ça c’est presque des flaperons !


… ben oui … ! … il n’y a plus qu’à les assembler !!!….

dimanche 10 octobre 2010

Flaperons: découpe renfort central longeron

Découpe du renfort central du longeron des flaperons et des baguettes de renfort des nervures.

vendredi 8 octobre 2010

jeudi 7 octobre 2010

Flaperons: collage deuxième longeron

Collage de la première et de la deuxième baguettes du deuxième longeron.


mercredi 6 octobre 2010

Flaperons: collage baguette

Collage de la deuxième baguette de spruce de 5 x 5.

mardi 5 octobre 2010

Flaperons: perçage

Mise à la bonne largeur des âmes des longerons, perçage des passage de ferrure (bouh ! c’était long mais beau résultat). Collage de la baguette de spruce de 5 x 5.

lundi 4 octobre 2010

Flaperons: dessin nervures

J’ai recoupé l’âme défectueuse et recollé. Examen des plans des flaperons et dessin d’une des nervures.

dimanche 3 octobre 2010

Flaperons: les âmes

Une des deux âmes n’est pas totalement rectiligne.
