Carénage des câbles

Après finition c’est pas mal !

Cable de direction: collage réussi

Collage réussi :

et puis réalisation des carénage des câbles de direction à leur sortie du fuselage, stratification avec de la résine axson = beaucoup plus lente ainsi que me l’a dit Claude Noin (encore un peu poisseuse 6 heures après le début du mélange) :

Preparation cadre avant

Préparation d’une forme pour le cadre avant de la verrière

qui, finalement, ne servira pas pour sa réalisation.

Quelques clous et voilà un essai à blanc :

 Puis le collage le 24 juillet :

Gaine cable de direction

Mise en place et collage de la gaine pour le câble de direction à l’arrière :

CN: stratification des ctp

Stratification des ctp de 1 mm pour parfaire la CN.

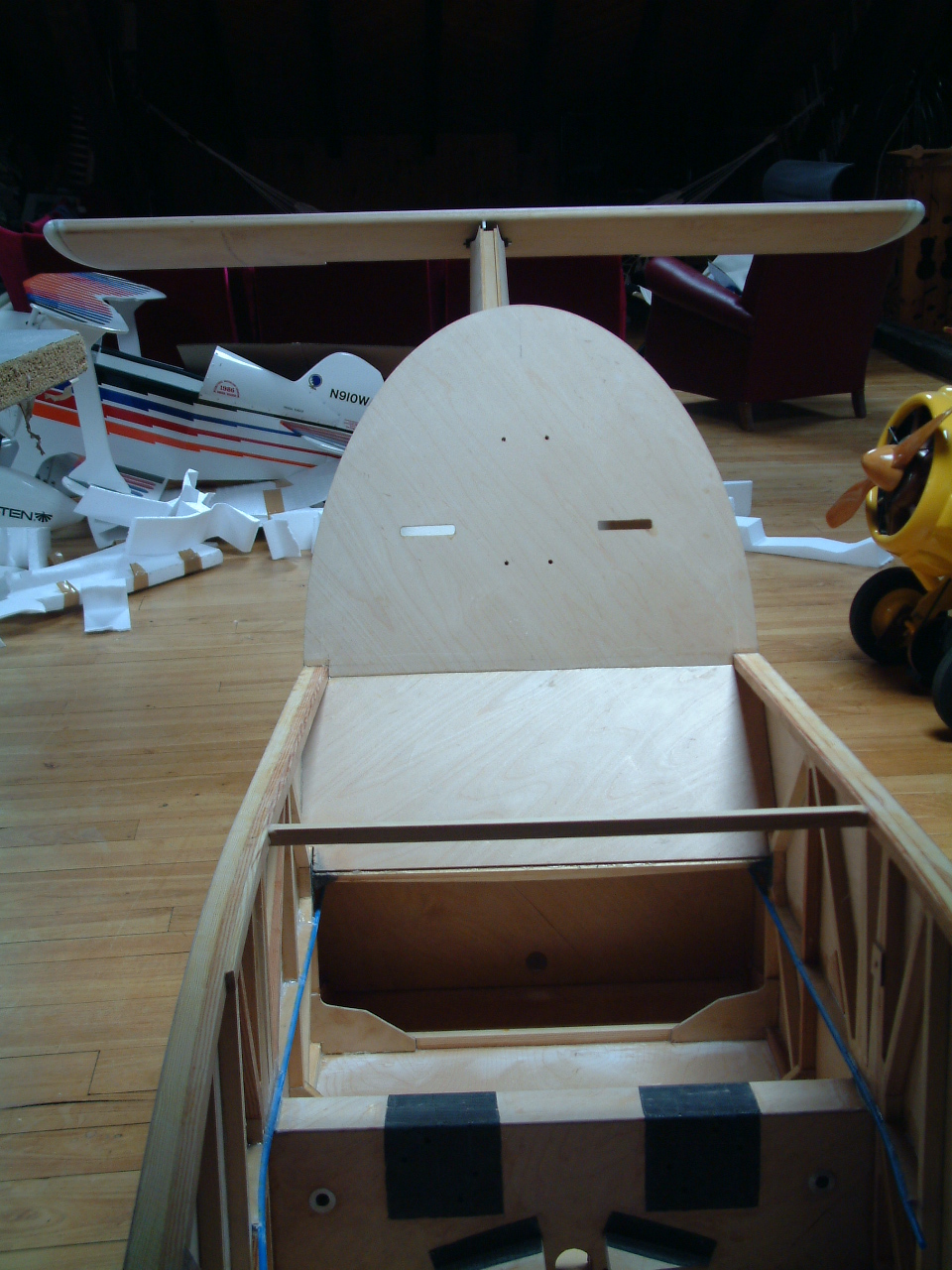

…  et puis un essai à blanc de la mise en place de l’empennage vertical avec la profondeur et les mesures faites montrent un bon résultat :

… et enfin Faye à ajuster le tunnel de protection de la commande de profondeur :

17 juillet, collage des coffrages avant du logement du parachute de secours :



Et puis début de l’application de la CN concernant la dérive

Pot d’échappement, capots moteur

Mon colis est arrivé de Hodonin avec tout ce que nous attendions mais une petite surprise quant au pot d’échappement dont les attaches ne sont pas en face de celle du collecteur ! Il faudra refaire faire une soudure !

Stratification supports et gaines

Stratification des supports avec leur gaine ; découpage du ctp pour le dos du fuselage, et stratification du trappon arrière ; je n’ai toujours pas compris comment il tient en place.

Gaine du câble de direction

Collage de la gaine du cable de direction à l’araldite

Trappon arrière

Mise en place et collage du support du trappon arrière

Collage des diverses supports

Collage des supports sur le flanc gauche, perçage du passage du longeron dans le flanc gauche, une couche de fibre de verre sur le support du trappon de parachute et ponçage du carbone mis en renfort sur le cadre 9 :

Découpe de la trappe et renforts

Découpe du trappon et pose du soutien,






et d’un renfort en carbone sur la membrure 9 en raison de l’option parachute de secours ; je n’ai pas mis celui en contreplaqué de 3 mm ;

Réalisation et collage après essai des supports pour la gaine des câbles de palonnier sur le flanc droit uniquement

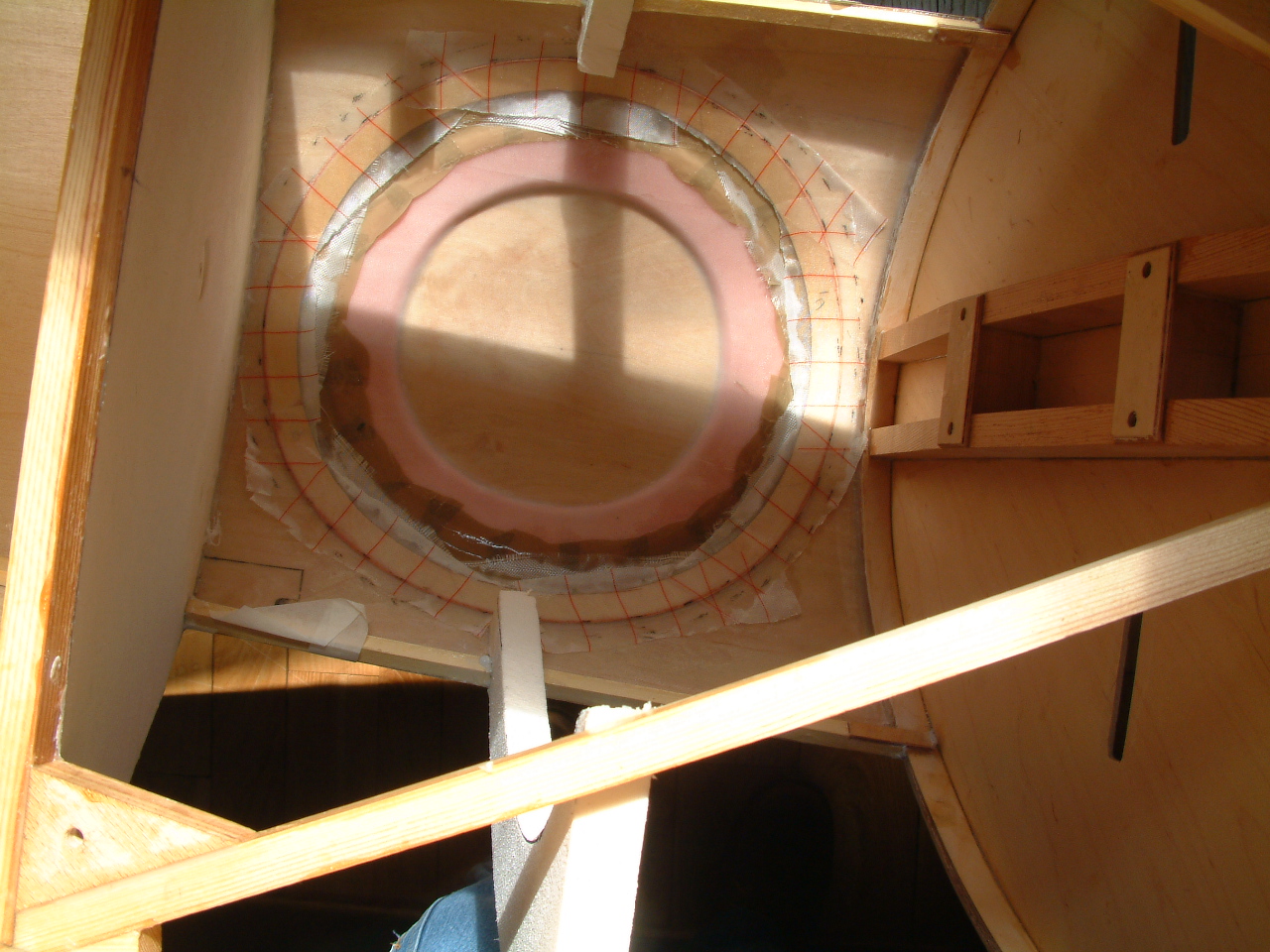

Stratification du toit de la trappe du parachute

Stratification en deux temps du trappon : j’ai raté la stratification en une seule pièce de fibre de verre et l’ai réalisée alors avec des bandes de 5-6 cm de large :

Réflexion

Demi-tonneau du fuselage pour la suite des opérations de stratification…

collage toit du fuselage et arceau

Collage du toit du fuselage avec son renfort



Et collage de l’arceau de maintien du trappon du parachute

maintien pour la trappe

Réalisation des anneaux pour le maintien des trappes du parachûte de secours et de visite
