Stratification du plancher

Stratification du plancher avec deux tissus de verre de 80g/m² et un tissu d’arrachage….

Collage coffrage arrière

Collage du coffrage arrière du fuselage,

Avant stratification plancher

Micro-ballon sur le plancher avant stratification

collage mousse du plancher

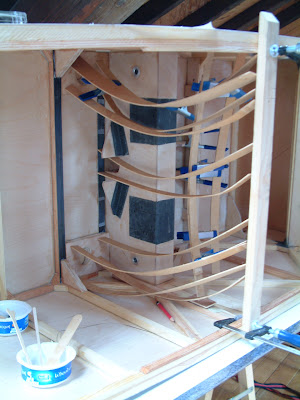

Collage des lisses et de la mousse du plancher du cockpit

coffrage arrière

Découpage et essai de mise en place des lisses et du coffrage arrière :

cloisons fuselage

Mise en place et collage des cloisons 7, 8 et 9 :

Fuselage: essai dérive et collage

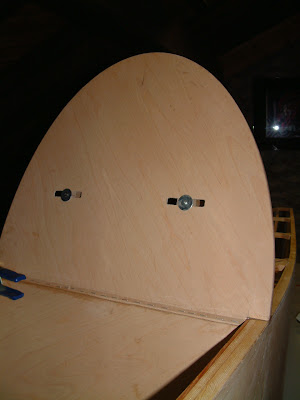

Essai de positionnement de l’empennage vertical avant le
collage de la cloison 14,



Et le collage de la cloison 14 et de son renfort supérieur,

Réflexion

C’est mieux et la pose de la cloison 6 a l’air solide.

Réflexion et renforts

Le tunnel réalisé avec 3 couches de fibres de verre 50g/cm² est un peu trop souple, alors 3 bandes de renfort 80 g/cm².

Fuselage: tunnel en fibre et collage de cloison

Réalisation avec Faye d’un tunnel en fibre de verre pour la protection de la commande de profondeur sous le siège,


Et puis collage de la cloison 6,

Réflexion

J’ai sorti les cloisons en mousse pour le dos du fuselage de leur boite.

Fuselage: collage des renforts

Collage des renforts de la cloison 8 et d’un renfort sur une membrure où sera fixé l’axe de contrôle des flaperons.

Fuselage: collage des renforts

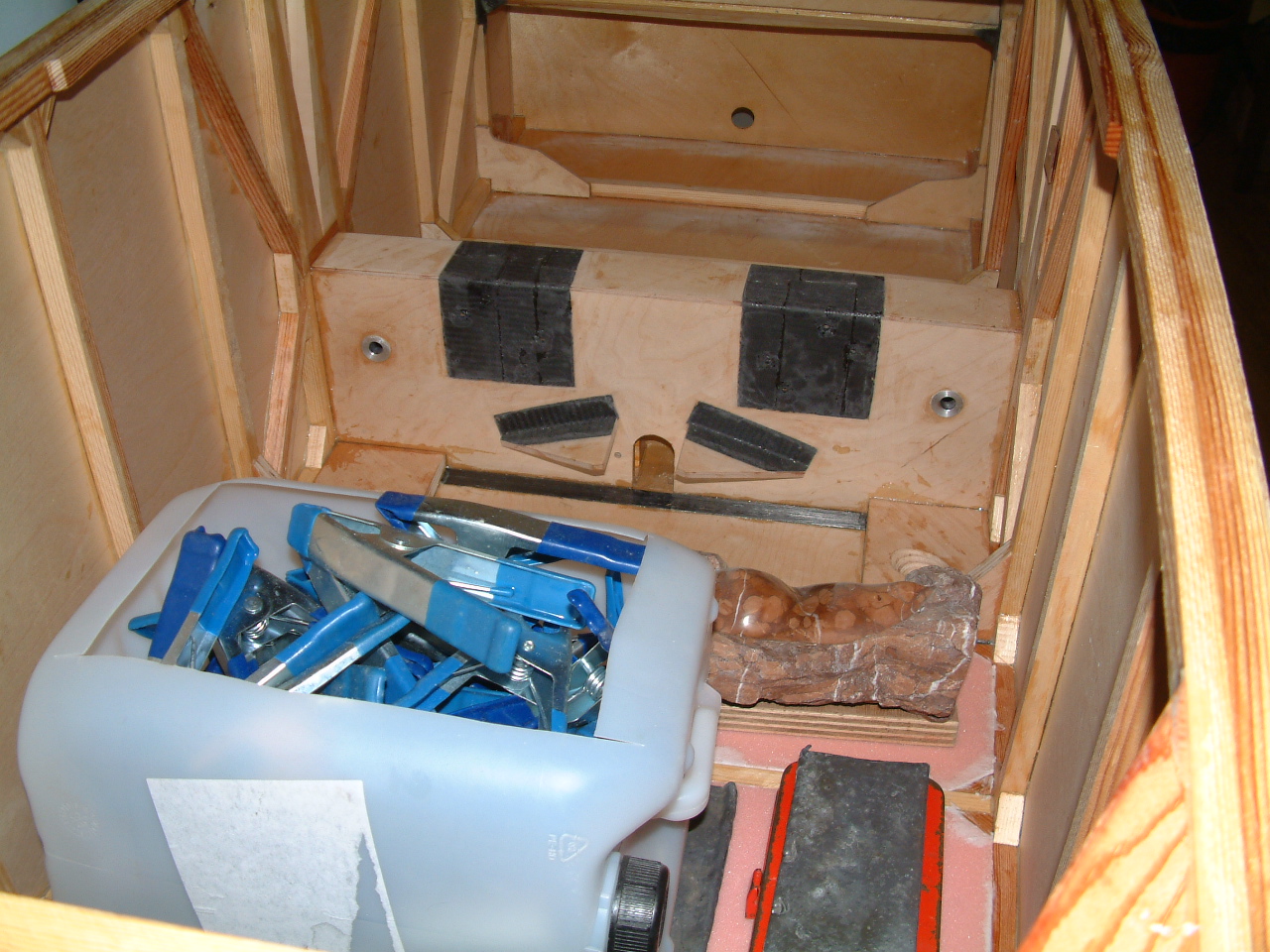

Collage du renfort pour la roulette de queue, des supports de la commande des flaperons, des deux tiges de carbone en avant du tunnel des longerons, des renforts du train d’atterrissage, du renfort transversal avant et trois autres renforts de commande…

Réflexion

Reçu un email de Bruno Lagougine m’annonçant que les pièces commandées à Igor Spacek sont prêtes…
